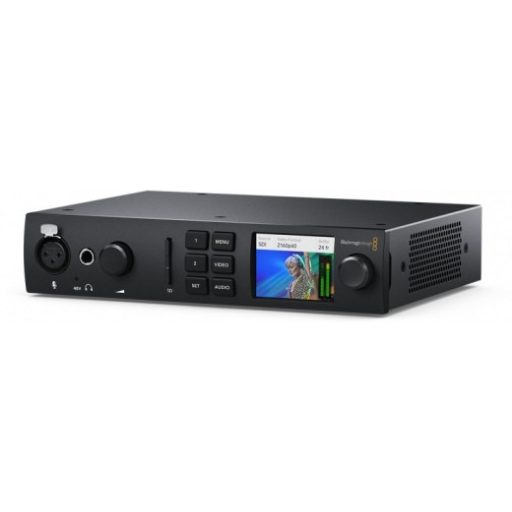

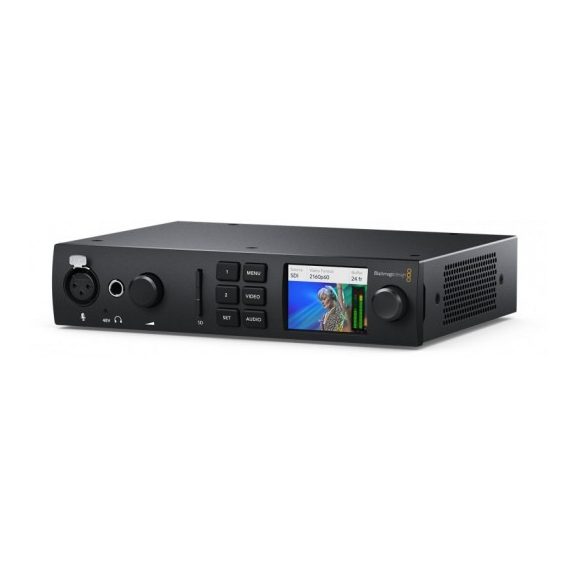

Blackmagic Design UltraStudio 4K Mini

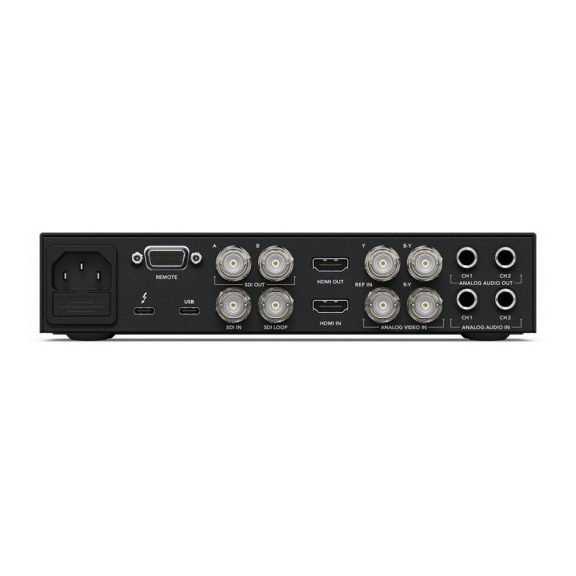

Csatalakozások:

SDI videó bemenet
1 x 12G-SDI (BNC)

SDI videó kimenet
2 X 12G-SDI (BNC)
1 x 12G-SDI (BNC) továbbfűzésre

SDI audió bemenet
1 x 12G-SDI (BNC, csomagolt 16 csatorna)

SDI audió kimenet
2 x 12G-SDI (BNC, csomagolt 16 csatorna)
1 x 12G-SDI (BNC, csomagolt 16 csatorna) továbbfűzésre

HDMI videó kimenet
1 x HDMI 2.0b ("A" típusú csatlakozó, HDCP nem támogatott)

HDMI audió bemenet
1 x HDMI 2.0b ("A" típusú csatlakozó, csomagolt 8 csatorna)

HDMI audió kimenet
1 x HDMI 2.0b ("A" típusú csatlakozó, csomagolt 8 csatorna)

Analóg videó bemenet
1 x SD/HD komponens (3 x BNC csatlakozó)
1 x Kompozit (1 x BNC - Y jelzésű csatlakozó)

Analóg audió bemenet
2 x 6,25 mm (jack) 2 csatorna

Analóg audió kimenet
2 x 6,25 mm (jack) 2 csatorna

Referencia bemenet
1 x Tri-Sync, vagy Black Burst (BNC)

Reclocking
Igen

Frissítés és beállítás
RS-422 vezérlés

Számítógépes csatalakozás
1 x Thunderbolt™ 3.0

Tulajdonságok:

SD formátumok
525i59.94 NTSC, 625i50 PAL

HD formátumok
1080i50, 1080i59.94, 1080i60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

2K formátumok
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K formátumok
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

3D SDI
720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI.

SDI szabványok
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M and SMPTE 425M A/B.

SDI videó mintavétel
4:2:2
4:4:4

SDI audió mintavétel
TV-s normáknak megfelelő 48 kHz 24 bit.

SDI színmélység
8, 10, 12-bit RGB 4:4:4 - 1080p30-ig
8, 10-bit YUV 4:2:2 minden formátum mellett

SDI színtér
REC 601, REC 709
SDI Metaadat támogatás
RP 188/SMPTE 12M-2
Closed captioning (felirat)

HDMI videó mintavétel
4:4:4, 4:2:2 és 4:2:0

HDMI színmélység
8, 10 és 12-bit

Formátumok közti átalakatítás
Színtér: Hardveres, valósidejű
HD->SD lekonvertálás: Hardveres

Másolás védelem
HDCP

Szoftver:

Támogatott operációs rendszer
Linux
Windows 7, 8.1 és 10 (csak 64 bites változatok)
Mac 10.13 High Sierra, Mac 10.14 Mojave vagy újabb

Fizikai jellemzők

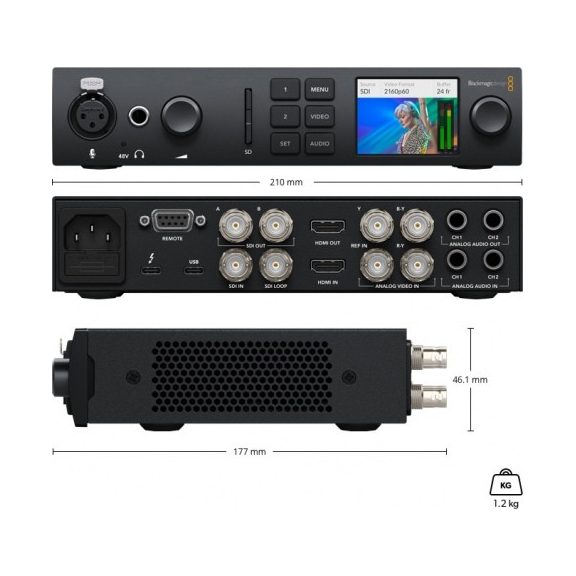

Méret
210 x 177 x 46,1 mm

Rackbe szerelhető
Igen, Teranex Mini Shelf rackkel

Tápellátás
240 V AC

Csomag tartalma

Mi található a dobozban
Meghajtószoftver és leírás SD kártyán
UltraStudio 4K Mini készülék
