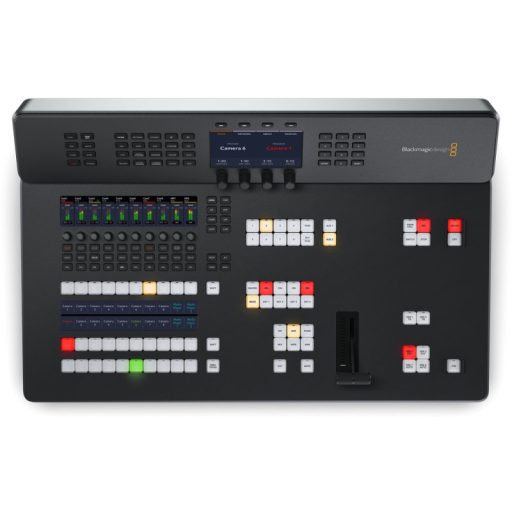

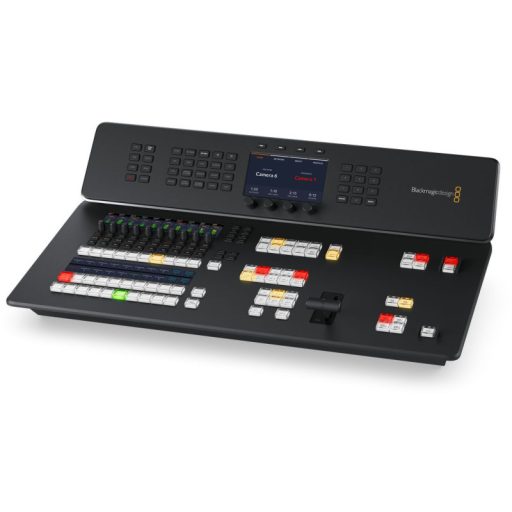

Blackmagic Design ATEM Television Studio HD8 ISO

Specifikációk

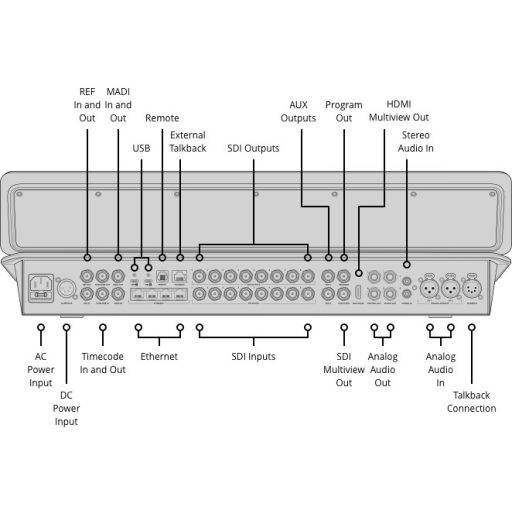

Csatalakozások
SDI videó bemenet
8 x 10-bit 3G-SDI (BNC)
SDI videó kimenet
12 x 10-bit 3G-SDI (BNC)
SDI audió bemenet
4 csatorna bemenetenként
SDI audió kimenet
2 csatorna kimenetenként
HDMI videó kimenet
1 x HDMI 1.4 ("A" típusú csatlakozó, HDCP nem támogatott) Multiview kimenet
Analóg audió bemenet
2 x XLR szimmetrikus (2 csatorna)
2 x RCA - 2 csatorna aszimmetrikus
1 x 5 pin XLR utasító
Analóg audió kimenet
4 x 6,25 mm Jack
MADI audio I/O
1 x BNC 64 csatorna MADI digital audio, 50 db aktív forrásig
Stream bemenet
RTMP-videó hanggal helyi hálózaton vagy internetkapcsolaton keresztül kompatibilis Blackmagic Design kamerákról HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium vagy Streaming Low minőségbeállításokkal.
Stream kimenet
RTMP stream Etherneten, vagy USB-C-n keresztül
Timecode bemenet
1 x BNC
Timecode kimenet
1 x BNC
Rögzítő
USB-C-n keresztül külső adathordozóra
USB
2 x USB Type-C
Ethernet
1 x RJ45 Gigabit Ethernet 3-ik fél által gyártott utasítóhoz
4 x RJ45 Gigabit Ethernet switch
Reclocking
Minden bemeneten
Számítógépes csatalakozás
RS-422 ezközvezérléshez
Tulajdonságok
Számítógépes formátumok
720 x 480i 59.94Hz, 720 x 576i 50Hz, 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 and 1920 x1080i 50 és 59.94Hz 60Hz.
SD formátumok
Nem támogatott
HD formátumok
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI szabványok
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A és B.
SDI videó mintavétel
4:2:2 10‑bit
SDI színmélység
4:2:2 10‑bit
SDI színtér
REC 709
Audió keverő
10 bemenet x 2 csatornás keverő
Keverőspecifikus jellemzők
Upstream kulcs
4
Downstream kulcs
2
Chroma kulcs
4
Super Forrás (Super Source)
1
Linear/Luma kulcs
7
Mix Minus támogatás
Igen, 4 kamera PGM kkimenetek
Transition kulcs (Stinger/DVE)
DVE
Stinger
Rétegek száma
8
Pattern generátor
7
Háttérszín generátor
2
Átirányítható ablakok
16
Tally
Vörös program, Zöld preview
Ablakcimkék
Igen
Vezérlőpanel
Beépített vezérlőpanel
Szoftver Kontrol panel
Multiviewer
Multiviewer jellemzők
1 x 16, 13, 10, 7, 4, amely tartalmazza a Program, Preview, Bemenetek, Média lejátszók, DSK, SuperSource forrásokat.
Multiviewer videó szabványok
HD
Média lejátszó
Média lejátszók száma
2
Tárolható állóképek száma
20
Tárolható videók száma
2
Videó maximális hossza
720: 400 képkocka
1080: 200 képkocka
Állókép formátumok
PNG, TGA, BMP, GIF, JPEG és TIFF
Videó formátumok
TGA szekvencia
Audió formátumok
WAV, MP3, AIFF
Feldolgozás
Feldolgozási idő
Kevesebb, mint 10 sor, ha a forrás formátuma megegyezzik a formátummal, amiben a keverő dolgozik
Szoftver
Vezérlő szoftver
ATEM Software Controll Panel
Támogatott operációs rendszer
MAC 12.0 Monterey - 13.0 Venturea
Windows 10 - 11
Fizikai jellemzők

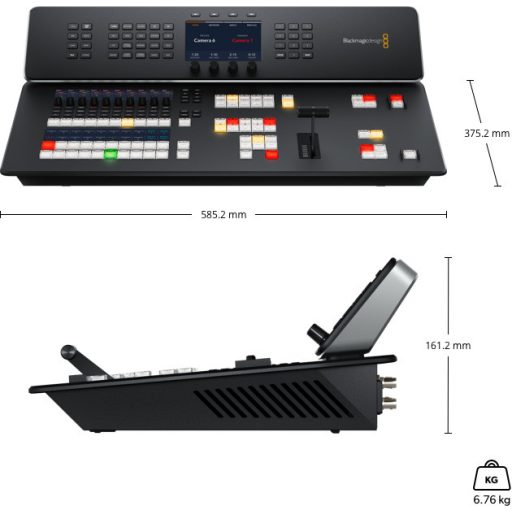

Méret
585,2 x 375,2 x 161,2 mm
Tápellátás
1 x 100-240V 50/60 Hz
1 x 12 V DC (4 pólúsú XLR)
Csomag tartalma
Mi található a dobozban
ATEM Television Studio HD8 ISO
