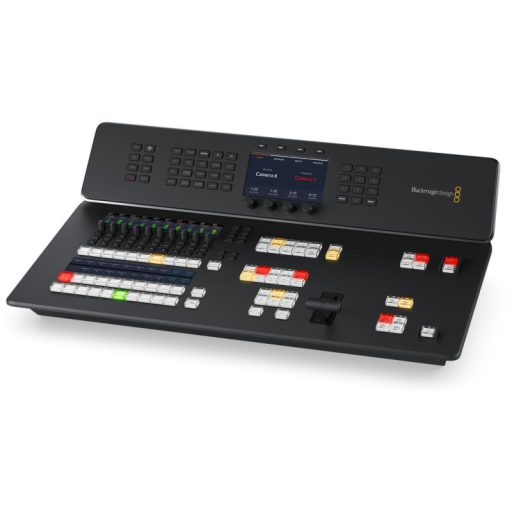

Blackmagic Design ATEM Television Studio HD8

Specifikációk

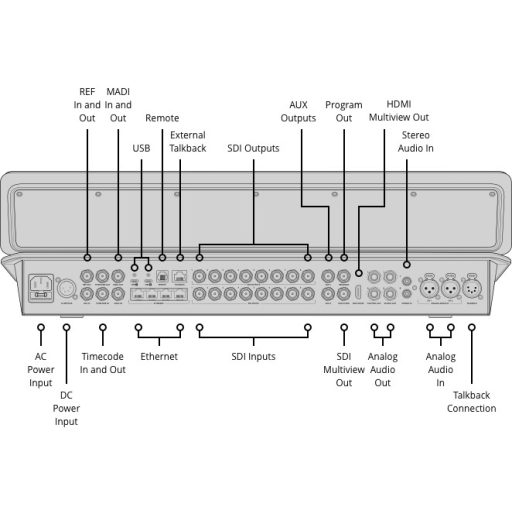

Csatalakozások
Videó bemenetek (összes)
8
Videó kimenetek (összes)
8
Aux kimenetek (összes)
1
SDI videó bemenet
4 x 10-bit SD/HD-SDI (BNC) - 2 csatornás csomagolt hang/bemenet
SDI videó kimenet
5 x 10-bit SD/HD (BNC)
HDMI videó bemenet
4 x 10-bit SD/HD-SDI (A típusú csatlakozó) - 2 csatornás csomagolt hang/bemenet
HDMI videó kimenet
1 x HDMI 1.4 ("A" típusú csatlakozó, HDCP nem támogatott) Multiview kimenet
HDMI audió bemenet
4 x HDMI (2 csatorna)
Analóg audió bemenet
2 x XLR szimmetrikus (2 csatorna)
1 x Sztereó (6,25 mm Jack) Microfon
Analóg audió kimenet
1 x Sztereó fejhallgató (6,25 mm Jack)
USB
1 x USB 2.0
Ethernet
Van
Reclocking
Minden bemeneten
Számítógépes csatalakozás
RS-422 ezközvezérléshez
Tulajdonságok
Számítógépes formátumok
720 x 480i 59.94Hz, 720 x 576i 50Hz, 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 and 1920 x1080i 50 és 59.94Hz 60Hz.
SD formátumok
720x480i: 59,94, 60
720x576i: 50
HD formátumok
720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080i50, 1080i59.94
SDI szabványok
SMPTE 259M, 292M és 424M.
SDI videó mintavétel
4:2:2 10‑bit
SDI színmélység
4:2:2 10‑bit
SDI színtér
4:2:2 YUV
Audió keverő
10 bemenet x 2 csatornás keverő
Keverőspecifikus jellemzők
Upstream kulcs
1 Chroma/Linear/Luma kulcs
Downstream kulcs
2
Chroma kulcs
1
Linear/Luma kulcs
3
Utasító támogatás
Beépített repülős headset
Mix Minus támogatás
Igen, 4 kamera PGM kkimenetek
Transition kulcs (Stinger/DVE)
DVE
Rétegek száma
5
Pattern generátor
2
Háttérszín generátor
2
DVE + 3D keret, + Árnyék
1
Kijelző felbontás
Minimum 1366x768-as felbontás a kezelőfelülethez
Átirányítható ablakok
8+2
Tally
Vörös program, Zöld preview
Ablakcimkék
Igen

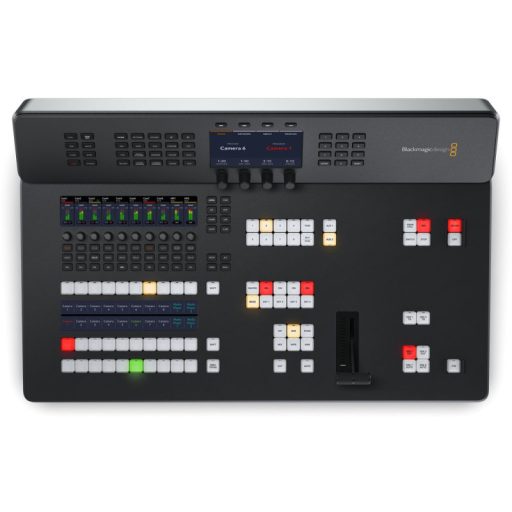

Vezérlőpanel
Beépített vezérlőpanel
Szoftver Kontrol panel
Multiviewer
Multiviewer jellemzők
1 x 10
Multiviewer videó szabványok
HD
Média lejátszó
Média lejátszók száma
2
Tárolható állóképek száma
20
Állókép formátumok
PNG, TGA, BMP, GIF, JPEG és TIFF
Fizikai jellemzők
Méret
423 x 302 mm
Tápellátás
DC 12-30 V - 40 W
