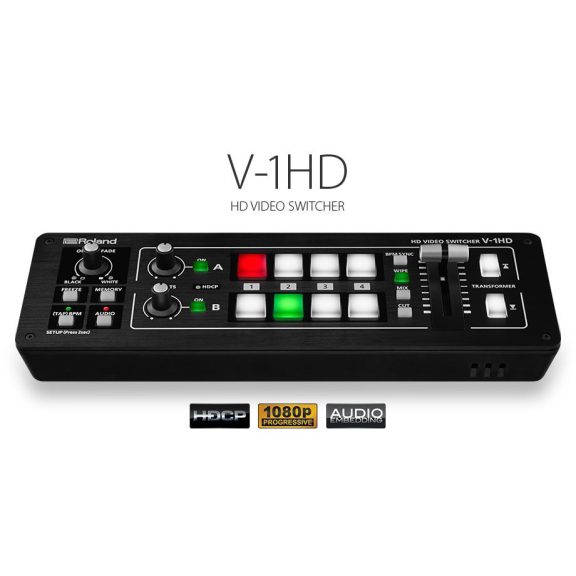

Roland V-1HD hordozható HD videó keverő

4 HDMI bemenet
PC-ről is vezérelhető
+12 csatornás digitális hangkeverő
kézi T-BAR
Program kimenet és Multi-viewer / Preview kimenet
Picture-In-Picture
különleges video effektek

HD képkeverő

4 HD video bemenet lehetséges 1080i, 1080p, vagy 720p formátumban. A formátum választó kapcsoló egyaránt vonatkozik a be- és kimeneti formátumokra is. A kapcsoló bármely 1080-as állásában a V-1HD egyaránt kezeli a 1080i és 1080p jeleket is.

Vezérlő gombok

A puha gumi borítású világító gombok segítségével könnyen látható a keverő aktuális állapota, még gyenge fényviszonyok között is. PIROS: a jelenlegi forrás van a kimeneten. ZÖLD: a váltást követő video forrás.

Képváltás

Három gomb használható az átmenet típusának kiválasztására:, CUT, MIX (4 féle), és WIPE (30 féle).

a két kimenet 3 féle címzési/bekötési lehetősége:

kimenet 1: 4 bejövő csatorna osztott képernyős megjelenítése, kimenet 2: program kimenet
kimenet 1: 4 bejövő csatorna osztott képernyős rögzítése, kimenet 2: program kimenet
kimenet 1: A-Bus kimenet, kimenet 2: B-Busz kimenet. Ebben az összeállításban a két különböző kimenetre a négy bejövő csatorna jele egymástól függetlenül választható. Itt nem működnek a képváltó effektek, képváltás CUTtal történik.



műszaki adatok:
video jelfeldolgozás 4:2:2 (Y/Pb/Pr), 8-bit

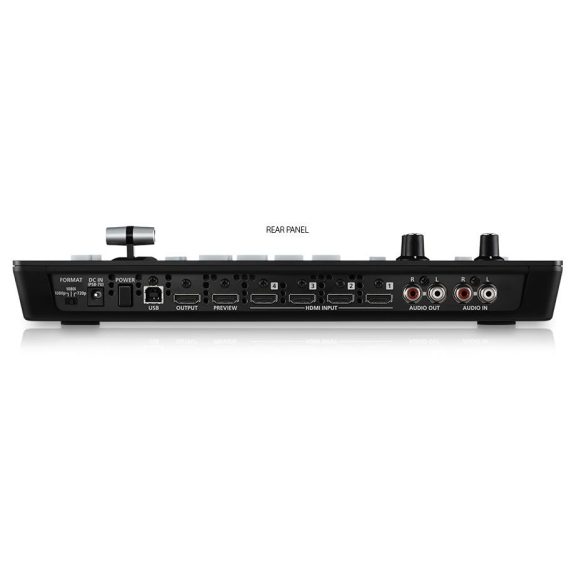

bemenet / kimenet Bemenet
4 x HDMI Type A
1 x L/R pár RCA (hang)
1 x sztereo mini jack, mikrofon (plug-in power supported)

Kimenet
2 x HDMI (preview, program kimenet)
1 x L/R RCA (hang)
1 x sztereo mini jack
videó formátumok Bemenet
1080p: 50/59.94
1080i: 50/59.94
720p: 50/59.94

Kimenet
1080p: 50/59.94
1080i: 50/59.94
720p: 50/59.94
hangjel-kezelés 48 kHz
24-bit
max. hangkésleltetés: 500 ms (mindegyik csatormára)
bemeneti szint hang: -10 dBu (maximum: +8 dBu)
MIC: -41 to -31 dBu (maximum:-1 dBu)
bemeneti impedancia hang: 15 kOhms
MIC: 10 kOhms
kimeneti szint hang: -10 dBu (maximum: +8 dBu)
fejhallgató: 72 mW + 72 mW (32 ohms)
kimeneti impedancia hang: 1 kOhms
fejhallgató: 10 ohms
interfész / csatlakozások 1 x MIDI bemenet
1 x MIDI kimenet / továbbmenet
1 x USB B (PC távvezérlés)
tápfeszültség áram: 1.5A
teljesítményfelvétel: 18 W
méret 31.3 x 10.2 x 5.9 cm
súly 1,2 kg



részletes műszaki adatok:

Video

video jelfeldolgozás
4:2:2(Y/Pb/Pr), 8-bit
bemeneti csatlakozások
HDMI INPUT 1-4: Type A(19pins)x 4 *HDCP Supported
kimeneti csatlakozások
HDMI OUTPUT: Type A(19pins) / HDMI PREVIEW: Type A(19pins) *HDCP Supported
bemeneti formátumok
HDMI: 720/59.94p,720/50p(FORMAT switch = 720p)
HDMI: 1080/59.94i,1080/50i,1080/59.94p,
1080/50p(FORMAT switch = 1080i or 1080p)
*The input interlaced video signal is converted to progressive video signal by internal processing.
*The video signal frame rate is selected by SETUP parameters (59.94 or 50).
kimeneti formátumok
HDMI: 720/59.94p,720/50p(FORMAT switch = 720p)
HDMI: 1080/59.94i,1080/50i(FORMAT switch = 1080i)
HDMI: 1080/59.94p,1080/50p(FORMAT switch = 1080p)
*The video signal frame rate is selected by SETUP parameters (59.94 or 50).
video effektek
Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types),
TRANSFORMER(11 types)
EFFECTS: NEGATIVE, EMBOSS, COLORIZE, COLORPASS, POSTERIZE, SILHOUETTE,
MONOCOLOR, FINDEDGE, FLIP, WH-LUMIKEY@, BK-LUMIKEY@,
GR-CHROMAKEY@, BL-CHROMAKEY@, PinP(1/4)@, PinP(1/2)@,
SPLIT(H-STRETCH)@. SPLIT(H-CENTER)@, SPLIT(V-STRETCH)@,
SPLIT(V-CENTER)@
*@ marked Effects are effected common to A-BUS and B-BUS.



Audio:

hang jelfeldolgozás
Sampling rate: 24bit/48kHz
bemeneti csatlakozások
Digital: HDMI INPUT 1–4 (19 pins) x 4
Analog: AUDIO IN (RCA pin type), MIC (Stereo mini type, plug-in power supported)
kimeneti csatlakozások
Digital: HDMI OUTPUT (HDMI Type A 19 pins), HDMI PREVIEW (HDMI Type A 19 pins)
Analog: AUDIO OUT (RCA pin type), PHONES (Stereo mini type)
bementi szint
AUDIO IN: -10 dBu (Maximum : +8 dBu), MIC: -41 – -13dBu (Maximum : -1 dBu)
bementi impedancia
AUDIO IN: 15 k ohms, MIC:10 k ohms
kimeneti szint
AUDIO OUT: -10 dBu (Maximum : +8 dBu), PHONES: 72mW + 72mW (32 ohms)
kimeneti impedancia
AUDIO OUT: 1k ohms, PHONES: 10 ohms
hang effekt:
EQ, Delay, Compressor, HPF, Gate, Reverb, Mastering effect



Egyéb:

egyéb cxsatlakozások
USB: B Type (for remote control from PC), MIDI: IN, OUT/THRU
egyéb funkciók
MEMORY (8 types), FREEZE (input video captured),
BPM SYNC (auto transition synchronized to tempo), OUTPUT FADE (WHITE/BLACK)
tápegység
AC adaptor
áramfelvétel
1,5A
teljesítmény felvétel
18W
méret
313 (W) x 102 (D) x 59 (H) mm / 12-1/3 (W) x 4 (D) x 2-1/3 (H) inches
súly
1.2 kg (excluding AC adaptor) 2 lbs 10-2/5 oz
alap tartozékok
Owner’s Manual, AC Adaptor, Power Cord, Cord Hook
